dmp文件分析（三）- 寄存器与栈帧结构

上一篇文件讲解了一个崩溃调用栈中第一个栈帧的分析过程：

• 获取指令寄存器eip的地址，通过该地址去模块列表中匹配，找到符合的模块，确定崩溃在哪个模块了
• 通过模块信息，根据一定路径拼接规则去查找给定模块的符号文件是否存在
• 解析符号文件，并保存
• 将符号文件的内存地址和模块的内存地址做匹配，得到崩溃模块的源码信息

分析完一个栈帧后，会根据栈帧结构，查找上层调用函数的eip，继续分析下一个栈帧，再继续分析源码之前，先介绍一下栈帧结构和寄存器相关知识，breakpad中主要用到eip、ebp、esp

寄存器

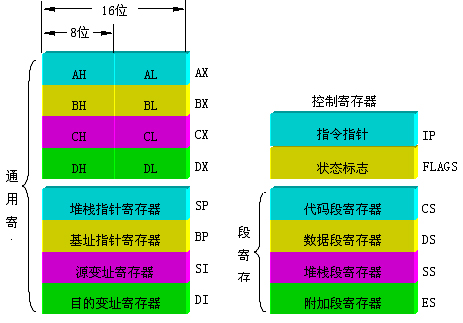

寄存器是CPU内部用来存放数据的一些小型存储区域，包括通用寄存器、专用寄存器和控制寄存器。寄存器拥有非常高的读写速度，所以在寄存器之间的数据传送非常快。不同架构cpu的寄存器不一样，本文介绍32位cpu经典寄存器。包括：

• 数据寄存器：4个：EAX，EBX，ECX，EDX
• 指令寄存器：1个：EIP
• 指针寄存器：2个：ESP、EBP
• 变址寄存器：2个：ESI、EDI
• 标志寄存器：1个：EFlags

数据寄存器

• 数据寄存器用于保存操作数和计算结果

• EAX、EBX、ECX、EDX为32位寄存器，对低16位数据的读取，不会影响高16位数据的读取

• 低16位寄存器命名为：AX、BX、CX、DX

• 低16位寄存器又可分割为8个独立的位寄存器，每个寄存器有自己独立的名字，可以独立存取

  • AX：AH-AL
  • BX：BH-BL
  • CX：CH-CL
  • DX：DH-DL

• EAX：累加器，用于乘、除、输入、输出（赋值）等操作，使用频率很高

• EBX：基地址寄存器，经常当做返回值使用

• ECX：计数寄存器，用于控制循环次数

• EDX：数据寄存器，在乘、除运算时的作为默认操作数，也可用于io操作存储端口

指针寄存器

• 主要用于访问堆栈内的存储单元
• EBP：基指针寄存器，用它可直接存取堆栈中的数据
• ESP：堆栈指针寄存器，只可以访问栈顶
• breakpad中用到ebp和esp，根据栈帧结构做堆栈调用分析

指令寄存器

• EIP，ip(Instruction Pointer):存放下次将要执行的指令在代码段的偏移量
• breakpad中，前面我们多次提到，会以eip的地址做为分析的起始地址

变址寄存器

• 主要用于存放存储单元在段内的偏移量，目的：存储寻址
• 用它们可实现多种存储器操作数的寻址方式，为以不同的地址形式访问存储单元提供方便

标志寄存器

标志寄存器包括多个标志位：

• 进位标志：CF
• 奇偶标志：PF
• 辅助进位标志：ACF
• 零标志：ZF
• 溢出标志：OF
• …

地址空间

在真正了解栈帧结构前，需要对虚拟地址空间和进程地址空间有一定了解。

虚拟地址空间

• 操作系统提供了内存的一种抽象概念：虚拟地址空间，使得应用程序不用关心物理内存就可以执行操作
• 虚拟地址空间分为两类：
  • 内核空间：32位系统，0xC000000000~0xFFFFFFFF共1G的大小
  • 用户空间：32位系统，0x0000000000~0xBFFFFFFF共3G的大小
• 内核空间是系统预留的，用户进程只能使用用户空间

进程地址空间

• 每个进程都有一个连续完整的地址空间。
• 进程的地址空间是分段的，每个段都有特定的作用：
  • Code VMA：代码段，CPU执行的机器指令部分。通常，这一段是可以共享的，即多线程共享进程的代码段。并且，此段是只读的，不能修改。
  • Data VMA: 即程序的数据段
  • 堆：new或者malloc分配的空间在堆上，需要程序猿维护，若没有主动释放堆上的空间，进程运行结束后会被释放。由低向高增长
  • 栈：栈上的是函数栈临时的变量，还有程序的局部变量，自动释放。由高向低下降
  • 共享库和mmap内容映射区：位于栈和堆之间，例如程序使用的printf，函数共享库printf.o固定在某个物理内存位置上，让许多进程映射共享。mmap是一个系统函数，可以把磁盘文件的一部分直接映射到内存，这样文件中的位置直接就有对应的内存地址

栈帧结构

一个函数在运行时，会在栈上申明局部变量，为单个过程分配的那部分栈就叫做栈帧。当有子函数调用时，会继续在栈上形成新的栈帧。调用者与被调用者形成的栈帧结构为：

栈帧有如下特点：

• 每次函数调用都会形成新的栈帧，函数退出时栈被回收，栈帧消失
• 栈帧的两端，由基指针寄存器EBP和栈指针寄存器ESP界定

栈帧原理

函数调用可能是有很多层的，但是EBP和ESP只有两个，它是如何实现函数调用的呢？— 跟保存局部变量一样，将上一个栈帧的EBP入栈保存，函数调用结束时，将EBP出栈，就能快速恢复上一次的栈帧。

函数调用的栈帧变化情况

• 父函数将调用参数从后向前压栈
• 将返回地址压栈保存
• 跳转到子函数地址执行
• 子函数将父函数栈帧起始地址EBP压栈
• 将EBP的值设置为当前ESP的值（EBP指向子函数栈帧起始地址）

函数返回的栈帧变化情况

函数返回时，从EAX获取返回值，之后需要将栈结构恢复到调用开始的状态，并跳转到父函数的返回地址继续执行。由于函数调用时，已经保存了返回地址和父函数栈帧起始地址，只需执行两步即可恢复栈帧：

• 将EBP的值传给ESP，即让当前指针指向栈的起始位置
• 将当前栈顶函数退栈，被传给EBP，即让EBP指向上次保存的父函数的栈底

使用汇编语言描述，可以表示为：

1mov %ebp %esp
2pop %ebp

由上面的分析，可以发现，只需要知道当前栈帧的寄存器情况，就可以通过一定规律，还原整个堆栈调用过程，表示的公式如下，这个公式将在breakpad中的栈帧查找中用得到：

caller: 调用函数（父函数） callee: 被调用函数(子函数)

1%caller_esp = *(%callee_ebp + 16)
2%caller_eip = *(%callee_ebp + 8)
3%caller_ebp = *(%callee_ebp)
